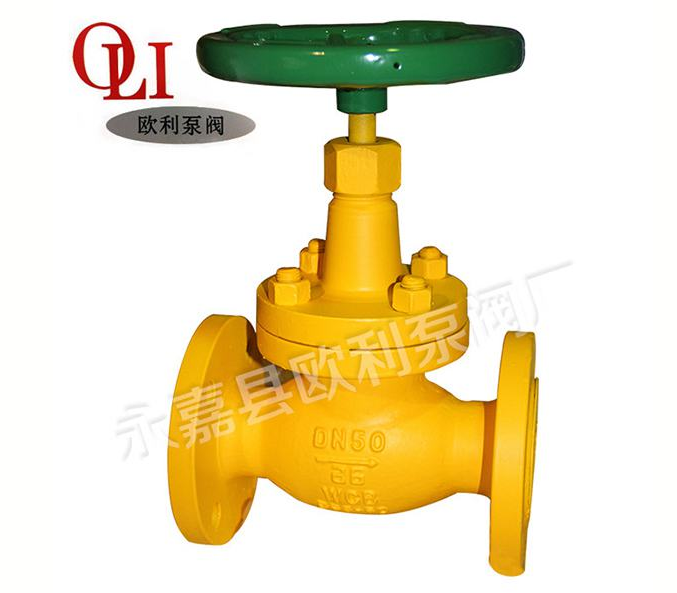

氨氣屬于易燃有毒氣體,一般貯存在專用的高壓儲罐中。使用時通過氨用截止閥使氨氣的壓力降道實驗所需范圍,再經過其它控制閥門細調,使氣體輸入使用系統。因為 常用的減壓閥為氨用截止閥,所以簡稱氨用閥。
氨用閥門基本采用鑄鋼和不銹鋼,選擇氨氣閥門要求比較高,閥體不能有砂眼,閥桿不能出現泄漏,密封性能良好,液氨閥門 好選閥體精鑄或者鍛造的。
結構特點
氨用截止閥的高壓腔與鋼瓶連接,低壓腔為氣體出口,并通往使用系統。高壓表的示值為鋼瓶?jì)荣A存氣體的壓力,低壓表的出口壓力可由調節螺桿控制。
氨用截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。
閥桿的運動形式,有倒密封暗桿式(閥桿升降,手輪不升降)。氨用截止閥采用暗桿倒密封,彈性成型聚四氟乙烯為填料,填料密封性能隨介質壓力上升而增強,保證閥桿的零泄漏,提供無需維護的條件。也有明桿升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。
截止閥只適用于全開和全關,不允許作調節和節流。
特點
(1)整體結構比閘閥簡單,制造與維修、更換都較方便。
(2)密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
(3)啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
(4)流體阻力大,開啟和關閉時所需力較大。
(5)不適用于帶顆粒、粘度較大、易結焦的介質。
(6)調節性能較差。截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分,有直通式、直流式和角式。截止閥按密封形式分,有填料密封截止閥和波紋管密封截止閥。
