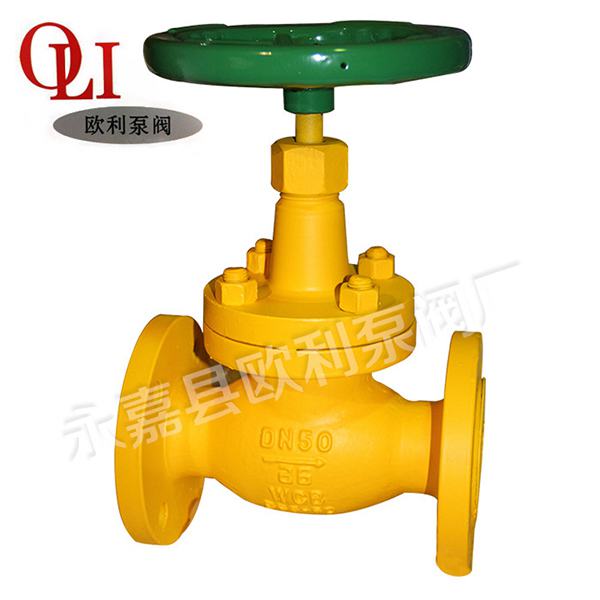

暗桿氨用截止閥

發布日期：2014-11-30    點擊數：

立即咨詢

??

暗桿截止閥 不銹鋼暗桿截止閥 暗桿法蘭截止閥 不銹鋼暗桿法蘭截止閥

不銹鋼暗桿波紋管截止閥 浙江歐電閥門制造有限公司 不銹鋼暗桿波紋管截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨等介質。暗桿截止閥廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、 等其它氣體系統中，性能an全可靠，廣泛應用于乙二醇等工業流體。暗桿截止閥驅動方式有手動、齒輪傳動、電動、氣動等。

暗桿截止閥的啟閉件是閥板，閥板的運動方向與流體方向相垂直，暗桿截止閥只能作全開和全關 , 不能作調節和節流。閥板有兩個密封面 , 常用的模式閥板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。暗桿截止閥閥的閥板可以做成一個整　體，叫做剛性閥板；也可以做成能產生微量變形的閥板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閥板叫做彈性閥板。

暗桿截止閥又叫旋轉桿截止閥( 亦叫暗桿楔式截止閥閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本€(xiàn)運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟暗桿截止閥時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，暗桿截止閥閥門的全開位置，按法板的位置（即行程〉來確定。

??
