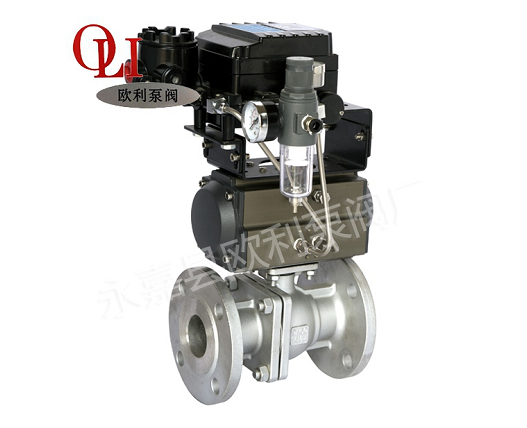

氣動高平臺球閥的性能規格及外形主要連接尺寸

發布日期：2021-05-10    點擊數：

氣動高平臺球閥特點：

高平臺球閥的閥桿采用防爆設計，帶法蘭的管道可保持出色的密封性能，易于維修和更換，全流徑浮球。氣動高平臺球閥使用標準直接執行器，高平臺設計，用于在球閥和球之間安裝防靜電裝置，雙盤形碎屑自動壓縮填料設計，氣動高平臺球閥的優點多，應用范圍廣，有需要的客戶可隨時聯系歐利泵閥：13777715926

氣動高平臺球閥性能規格：

公稱壓力：PN1.6,2.5,4.0,6.4,10,14Mpa

強度試驗壓力：PT2.4,3.8,6.0,9.6,15,21Mpa

低壓氣密封試驗壓力：0.6Mpa

適用溫度：-29-180℃

適用溫度：-40-180℃

氣動高平臺球閥的外形主要連接尺寸:

DN	D	d	K	A	C	L	n-φd
15	95	45	65	200	14	130	4-14
20	105	55	75	200	14	140	4-14
25	115	65	85	200	14	150	4-14
32	140	78	100	270	16	165	4-18
40	150	85	110	270	16	180	4-18
50	165	100	125	270	16	200	4-18
65	185	120	145	405	18	220	4-18
80	200	135	160	405	20	250	8-18
100	220	155	180	576	20	280	8-18
125	250	185	210	576	22	320	8-18
150	285	210	240	776	22	360	8-23
200	340	265	295	776	24	400	12-23
